前言信息化办公楼的定义信息化办公楼是一幢或一组大楼，拥有高效办公、智能化管理的一种现代化的智能建筑，拥有内部的通信系统，为大楼办公人员提供广泛的计算机和电信服务；从而为大楼内的办公人员建立一个更高的效率和更为安全舒适的环境。

信息大楼集成系统是多学科、多技术的综合渗透利用，必须确立总体规划思想和系统工程观点系统集成，也就是系统综合或系统一体化，其含义是广泛的随着环境的变化，侧重点不同，而形态各异系统集成化、智能化是一个不断发展的、永无止境的长过程，随着管理和服务内容的发展、科学技术的发展而不断地发展、升级、更新换代。

因此，总体规划时要考虑到易于扩展随着信息化技术的发展和我国法院审判制度的改革趋势，越来越多的审判方法需要依赖于法院建筑物内的各个智能系统这些智能系统需要满足人民法院关于信息化建设的要求，并且具有增容、扩容和升级的能力，所以突出了其不同于普通办公大楼的特点。

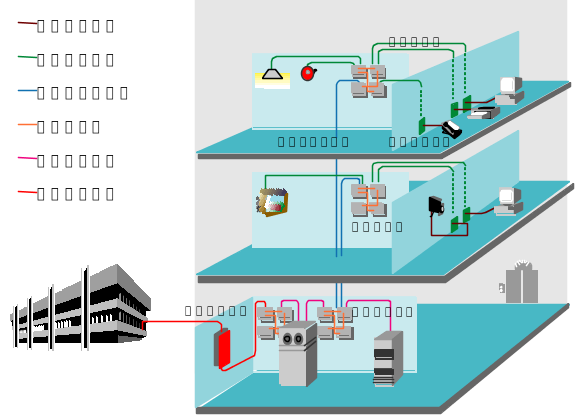

第1章 综合布线系统1.1典型系统结构图

1.2系统组成²工作区子系统工作区子系统指从用户终端到布线管道的部分，包括墙上面板、信息模块、跳线等，线缆一般暗埋在墙内面板安装在暗装的底盒上另外还可以在建筑内适当的位置设置部分地面插座²水平子系统水平

子系统指从墙上面板一直到楼层配线间的部分，传输介质为双绞线，线缆一般采用桥架护送，经桥架引至垂直竖井每一根双绞线到用户终端都不能超过90M²垂直干线子系统垂直干线子系统是从各水平配线间到总配线间的部分，是各水平子系统汇集并流向总配线间的通道，。

垂直布线采用垂直桥架垂直干线采用六类双绞线或光缆²管理间子系统管理间子系统位于楼层配线间，是本楼层线缆汇集的地方，设备包括配线架、机柜、网络设备等²设备间子系统设备间是一个安放通信装置的场所，是楼内双绞线的终结点，也是楼群之间光缆的接入点。

主要安放有电缆进线配线架、交换机等设备²建筑群子系统建筑群子系统是由二个及以上建筑物组成的一个建筑群综合布线系统，其连接各建筑物之间的缆线和配线设备，组成建筑群子系统，一般采用光缆连接（光缆成本低，传输损耗小，

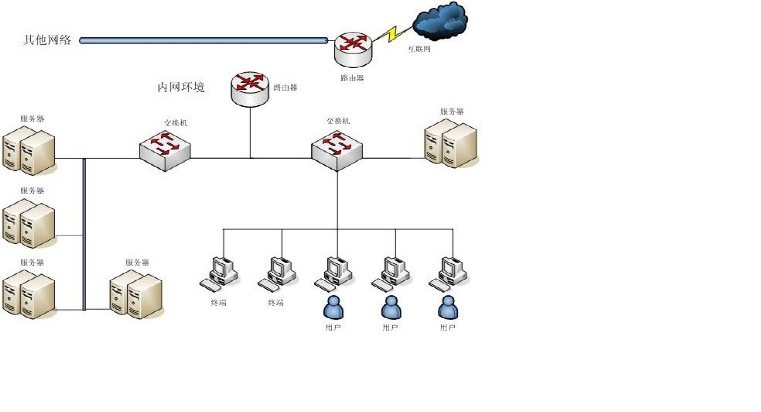

抗干扰性能好，适合远距离传输）。第2章计算机网络系统2.1典型系统结构图

法院的业务对于信息化的依赖性越来越强，如果关键业务中断，将会给法院带来非常严重的损失、影响如何保障法院业务的高可用性，保障信息系统的稳定运行成为法院最关注的问题2.1.1三层网络结构网络结构设计以“核心－汇聚－接入”三层网络架构，更能实现网络可靠性、安全性、高性能。

三层架构具有如下的优势：减小核心层设备的路由交换压力网络层次结构清晰，易于管理和维护故障点分离，减少了全网故障率更高的扩展性 、组网更灵活核心层是网络的高速交换主干，是网络的枢纽部分，对整个网络的连通起到至关重要的作用。

核心层应该具有如下几个特性：高可靠性、提供冗余、提供容错在设备选择上，应该采用高性能的万兆交换机汇聚层功能最复杂，也最为重要，是网络接入层和核心层的“中介”，也是整个网络的业务处理的集中地汇聚层应具有实施策略、安全、VLAN间路由、源地址或目的地址过滤等多种功能。

接入层向本地网段提供用户接入，接入层交换机的功能要求一般是可以实施接入控制策略，能协助管理系统定位流量异常的端口2.1.2冗余的核心设备冗余的核心设备是指核心交换机和重要的汇聚交换机均至少配置2台，防止设备因故障而瘫痪。

2.1.3冗余的网络链路主干一般采用两条万兆（或千兆）光缆做冗余，主干是指从核心到汇聚的部分，百兆到桌面的网络连接，传输介质可以根据距离选择光纤或是双绞线核心交换机与各汇聚交换机之间的连接：千兆单模光纤。

核心交换机与服务器群、网管系统之间的连接：千兆双绞线汇聚交换机与各接入交换机之间的连接：千兆双绞线或千兆多模光纤各接入交换机到用户终端：百兆双绞线2.1.4多途径的网络安全构建全程全网的访问控制体系是网络安全防范和保护的主要策略，它的主要任务是保证网络资源不被非法使用和访问。

它是保证网络安全最重要的核心策略之一接入控制在用户接入端，通过安全认证管理系统实现对用户名与IP地址的绑定并且可以实现非法站点访问过滤、非法言论的准确追踪、恶意攻击的实时处理、记录访问日志提供完整审计等安全功能。

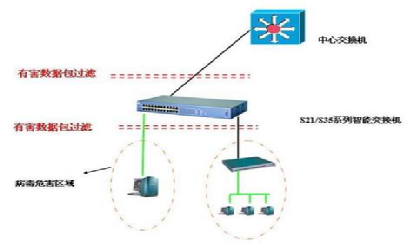

业务隔离通过划分VLAN（虚拟局域网）隔离不相干的用户，通过ACL（访问控制列表）限制用户的访问权限，以有效的防范和控制网络病毒的传播和黑客行为。2.2系统的主要设备

网络出口安全在Internet出口边界处进行逻辑隔离，需部署防火墙设备和入侵检测设备，解决内外网边界安全访问控制的问题主要有路由器、交换机、防火墙、入侵检测系统等组成第3章 公共广播系统3.1概述公共广播系统既能播放背景音乐（简称BGM，是 Back ground music 的缩写），又能作为业务宣传和寻呼广播，还能作为紧急广播，强行插入灾害性广播等（如火灾），广泛应用于小区、学校、

法院、大厦、酒店等公共场所，完善和满足了日前楼宇的现代化和智能化的需求。公共广播系统一般实现以下主要功能：²播放背景音乐²普通广播功能²紧急广播与消防联动广播3.2典型系统结构图

3.3系统组成公共广播系统基本可分四个部分：音源设备、控制设备、信号放大设备、扬声器、传输线路3.3.1音源部分音源设备有：1.用于接收广播节目的调频调幅收音机2.用于播放CD、MP3格式碟片的CD/MP3/DVD播放器等。

3.用于业务广播的呼叫站3.3.2控制部分1.系统主机：用于完成调节音量、广播分区，以及外部设备的接入和相互之间的协调通过系统主机，可对全区进行职能分区，实现分区广播、分区控制本系统按性质分区，系统既可对每一区域单独进行广播，也可以对全区进行整体广播。

2.还可配顺序电源启动器，该启动器可以依次打开和关闭各设备的电源，以避免整个广播系统设备同时启动时产生过大的冲击电流而损坏设备3.3.3信号放大部分用于放大系统中的各种线路信号，放大后的功率信号用于驱动各区域的扬声器。

3.3.4扬声器终端部分在广播区域里安装了各类音箱，确保每一区域都能听到音质优美、音量适宜的音乐或广播，并且音箱的外观与周围环境融为一体3.4广播扬声器（音箱）的选用原则上应视环境选用不同品种规格的广播扬声器。

扬声器数量与布局及扬声器功率有关，在所需区域内应能够清楚地听到任何一个扬声器所输出的最大音量不得超过80db，但也不能低于10db，至少高于外界噪音的音量例如：在有天花板吊顶的室内，宜用嵌入式的、无后罩的吸顶音箱。

这类扬声器结构简单，价钱相对便宜，又便于施工在仅有框架吊顶而无天花板的室内（如开架式商场），宜用吊装式球型音箱或带有后罩的吸顶音箱由于天花板相当于一块无限大的障板，所以在有天花板的条件下使用无后罩的扬声器也不会引起声短路。

而没有天花板时情况就大不相同，如果仍用无后罩的吸顶音箱，效果会很差这时原则上应使用吊装音箱，考虑到投入资金的多少，也可用有后罩的吸顶音箱有后罩吸顶音箱的后罩不仅有一般的机械防护作用，而且在一定程度上起到防止声短路的作用。

在无吊顶的室内（例如地下停车场）则宜选用壁挂音箱或声柱在室外（例如广场、车站等），宜选用防雨声柱或号角这类扬声器不仅有防雨功能，而且音量大由于室外环境空旷，没有混响效应，选择音量大的品种是必须的在园林、草地，宜选用草坪音箱。

这类音箱防雨、造型优美，且音量和音质都比较讲究在装修考究、顶棚高阔的厅堂，宜选用造型优雅、色调和谐的吊装式球形扬声器在防火等级要求较高的场合，宜选用防火型的扬声器这类扬声器是全密封型的，其出线口能够与阻燃套管配接。

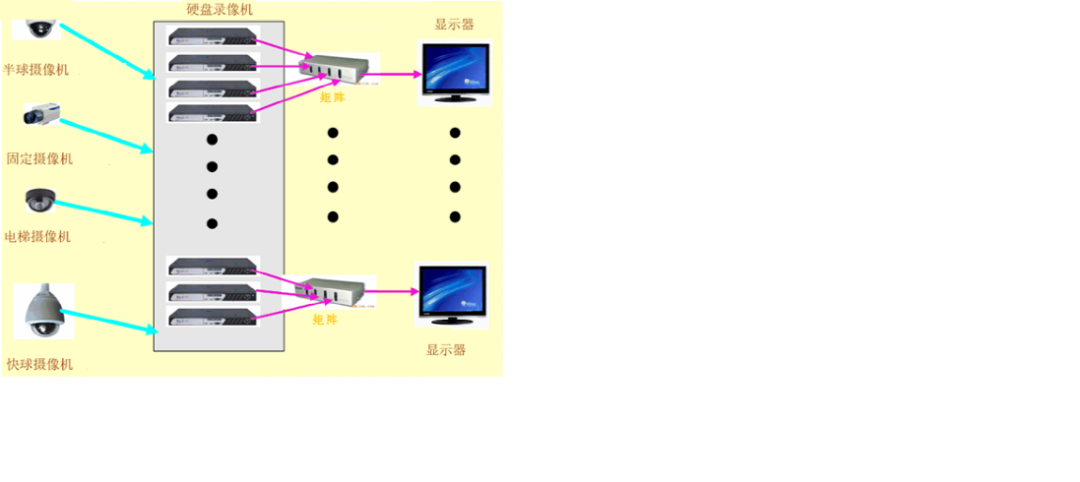

在防水等级要求较高的场合（宾馆卫生间、水处理泵房等），宜选用防水型的扬声器这类扬声器是全密封型的，即使在潮湿的环境中也能发挥出色，其扬声器单元具有极强的耐潮性能第4章 安防视频监控系统4.1典型系统结构图。

Ø通过系统前端的摄像机对大楼的周边公共区域、出入口、通道等部位进行24小时全方位监控Ø通过矩阵控制主机及数字硬盘录像机等设备完成对所有视频图像信号的分配、切换、记录、重放与检索Ø闭路电视监控系统可以与防盗报警实现联动。

Ø通过主控键盘对系统进行编程设定，调看所有监控图像，并对前端摄像机进行控制Ø硬盘录像机的每路信道，可以单独设定录像模式，录像速度，压缩模式，压缩级别，可根据图像的重要级别的不同，设置不同的录像方式和录像质量，还可刻成光盘进行储存。

，带报警联动功能系统实现的功能：²监视功能监视功能是电视监控系统最主要的功能之一，监视功能注重全方位、高清晰度监视现场的动态²记录功能电视监控系统另一主要功能就是记录功能显示器上看上去实时和清晰的图像，录下来回放效果不一定好，而取证效果最主要的还是要看录像效果，一般情况下录像效果比监视效果更重要。

清晰度、实时程度、数据压缩率是记录功能的主要参数本系统以每秒25帧实时方式进行图像记录，并以H.264高压缩率的储存方式该款硬盘录像机具有方便快捷的查询方式，并可随时抓取监视图像记录模式可分为24小时实时录像和移动侦察录像，按不同的区域进行不同的录像模式设置，例如：。

l在大楼所有出入口：采用24小时实时录像模式；l其余监视点：采取移动侦查录像²控制功能电视监控系统控制功能主要指通过模拟键盘对于前端全方位云台摄像机、镜头进行控制，达到大范围监视的目的系统设计硬盘录像机可进行授权客户端操作，通过网络可远程调用显示硬盘录像机上的录像数据。

²报警功能电视监控系统具有图像丢失报警及动态监测报警，当监视图像丢失或选定的静止区域内有活动物体，硬盘录像机就会发出报警提示音以提醒值班人员注意4.2系统组成系统主要由前端摄像机和报警器、数据传输部分、中心控制系统和显示设备组成。

前端摄像机和报警器的信号直接接入到对应的监控主机上监控主机通过光纤接入到监控中心的网络交换机上，与数字矩阵组成模拟+数字的综合安防管理系统²前端设备前端设备主要是摄像机地下室、停车场、部分门诊通道及病区走廊等场所采用固定昼夜型枪式摄象机；电梯厅、护士站、门诊通道、住出院处和重要房间等固定场所采用昼夜半球型摄象机；大厅和地下车库等大范围监视区域采用室内彩转黑一体化球型摄象机；电梯采用专用摄象机；在每层的电梯厅和楼梯通道出入口处安装吸顶或壁挂式双鉴红外探测器。

所有选用的摄像机和报警器安装美观大方，并易于检修²传输部分视频多采用网络传输，一般选光纤直接至监控主机在电源供给方面，一般要求由UPS进行集中供电，通过开关电源转化为安防系统需要的DC12V或AC24V电源，通过RVV2*1.0线缆连接至每个监控和报警前端设备供电。

²控制设备主要由多媒体计算机、硬盘监控主机和数字矩阵切换主机构成，由多媒体计算机进行统一控制和管理监控与防盗报警系统通过监控主机进行相关的报警联动，使得在发生非法入侵时，系统可弹出相关画面，并进行录象²

显示设备一般由操作台和屏幕墙（多台液晶电视组成）电视屏幕墙既能显示实时图像（数字化矩阵切换），又要能显示录像信号，可实现多画面分割或单画面定点显示；监控主机和操纵杆可对图像进行自动或手动切换第5章 防盗报警系统。

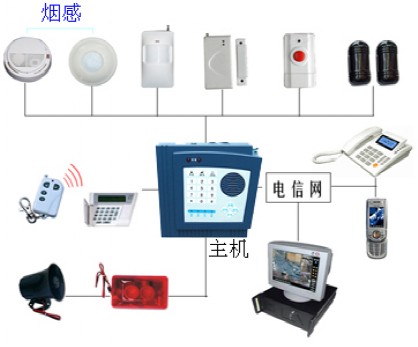

5.1入侵报警系统报警系统主要是对法院两个大楼的进出口，和档案室、财务室、枪械室等重要部门设置报警探测器，在大楼周围的围墙上设置红外对射探测器安保中心的管理人员通过操作键盘对系统进行编程，对任意一个前端进行布防、撤防。

一旦发生报警，多媒体计算机控制终端屏幕自动弹出报警信息，警号发出声光报警提醒工作人员系统功能要求：²布防与撤防在正常工作时，工作及各类人员频繁出入探测器区域，整个系统处于撤防状态，报警控制器即使接到探测器发来的报警信号也不会发出报警。

下班后，处于布防状态，如果有探测器的报警信号进来，就立即报警系统可由保安人员手动布撤防，也可以通过定义时间窗，定时对系统进行自动布、撤防²紧急报警功能系统在法院内多处设有紧急报警按钮，当发生紧急情况时，可由现场人员通过该按钮向保安监控中心报警，保安人员可从电脑上迅速看到报警区域，立即采取相应的处理措施。

²布防后的延时如果布防时，操作人员尚未退出探测区域，报警控制器能够自动延时一段时间，等操作人员离开后布防才生效，这是报警控制器的外出布防延时功能²防破坏如果有人对线路和设备进行破坏，线路发生短路或断路、非法撬开情况时，报警控制器会发出报警，并能显示线路故障信息；任何一种情况发生，都会引起控制器报警。

²微机联网功能系统通信联网功能，区域的报警信息送到控制中心，由控制中心的计算机来进行资料分析处理，并通过网络实现资源的共享及异地远程控制等多方面的功能，大大提高系统的自动化程度。

第6章 机房工程6.1设计范围设计范围一般包括如下系统：²机房装饰²电气系统设计（含UPS、动力供配电、机房照明供配电）²防雷接地系统设计²精密空调系统设计²环境监控系统设计²消防系统6.2机房装修工程

6.2.1吊顶

吊顶选用不起尘的材料，吊顶以上及作为敷设照明，并将楼板底面清理干净刷不易脱落的专用防尘漆，然后在顶面铺设一层保温板机房区顶面选用方形微孔吸音吊顶板，吊顶龙骨选用原厂配套嵌入式三角龙骨，方形板之间连接采用专用对接龙骨，顶板上衬黑色无纺布。

6.2.2地面

地面采用全钢抗静电活动地板完成面设计净高为300MM铺设地板前根据实际情况，首先进行地面找平处理，然后刷“专用环保地坪漆”做防尘处理；处理完后在地面铺设一层保温板机房区全钢地板建议选用无边抗静电活动地板，地板支架及安装附均采用原厂家配套产品。

地板贴面材料与整体地板保持一致，避免色差过大6.2.3墙、柱面机房一周围护结构墙面采用轻钢龙骨架,不燃板作为基层，饰面、柱面轻钢龙骨架选用北京“鑫星”牌,铝塑板选用 “吉祥”牌,保温板选用江苏“赢胜”牌。

机房踢脚线采用密度板做基层、100mm高不锈钢板贴面处理6.2.4门、窗主机房入口门为钢制防火防盗门，玻璃隔断入口门选用防火玻璃门6.3电气工程6.3.1UPS不间断电源系统UPS主要作为重要设备的供电电源，不但能在市电断电时不间断供应设备的电源，而且能对市电进行滤波、稳压，保证了计算机设备的电源品质。

UPS的容量从几KVA到几百KVA不等，选配主要根据机房负荷大小选，即计算机房所有设备的实际功率大小，留一定余量，确定UPS主机的容量6.3.2供配电系统设计ØUPS供电回路：²服务器设备回路；²网络交换设备回路；。

²安防系统回路；²应急照明回路；Ø动力供电回路：²空调回路；²市电照明回路；²市电维修回路；²消防系统回路；供电系统说明：机房市电供电电源经UPS稳频、稳压、调整电压波形后为计算机及其相关网络设备供电，同时也为UPS后备电池充电；当遇到市电供电线路断电时，UPS后备电池立即放电，经UPS逆变后给计算机设备不间断供电。

机房市电配电系统直接为机房内的照明、空调、维修系统供电，对不同相位分配均衡负载在整个供配电系统设计中，严格遵循“科学合理、技术先进、经济适用”的原则，考虑远期机房电源扩容，给电力供电系统留有相应的冗余量。

6.3.3照明设计3×18W嵌入式钝化铝格栅灯盘；灯管采用“飞利浦”低色温日光型灯管按照计算机房场地设计规范，为保证工作人员在市电断电时做存盘等紧急处理，机房内需安装应急照明系统，由UPS不间断电源直接供电。

6.4防雷接地系统工程随着信息技术的迅猛发展，集成电路芯片的元器件越做越小，器件的工作电压越来越低，对雷电通过电源线路或电磁感应造成的干扰越来越敏感雷击可能造成的危害有：(1)模拟或数字信号丢失，电子设备进行误操作；。

(2)元器件性能降低，集成电路板被击坏；(3)设备彻底损坏，系统完全瘫痪6.4.1防雷措施1、电源第一级防雷：在机房总配电柜电源总入口处加装防雷器，作为机房电源系统第一级防雷保护措施2、电源第二级防雷：在电源室的UPS主机的电源输入端分别加装防雷器，作为机房电源系统的第二级防雷保护措施。

3、电源第三级防雷：在电源室的UPS主机电源输出至配电柜后的空开输入端加装防雷器，作为机房电源系统的第三级防雷保护措施4、信号防雷：在进出机房的所用网线端口、重要设备端口（路由器、主交换机、服务器）安装信号防雷器。

6.4.2接地措施交流工作地，由进入机房的三相五线中的中性线连接；安全保护接地，由进入机房的三相五线中的保护地线连接；直流工作地，用一根25mm2铜芯线引至大楼联合接地装置；防雷接地，用一根25mm2铜芯线引至大楼联合接地装置。

6.5精密空调系统6.5.1为什么要用精密空调要回答这个问题，需要弄清楚温度、湿度控制对计算机机房的重要性在计算机机房中的设备是由大量的微电子、精密机械设备等组成，而这些设备使用了大量的易受温度、湿度影响的电子元器件、机械构件及材料。

温度过高，印刷电路板的结构强度会变弱，温度过低，绝缘材料会变脆，同样会使结构强度变弱；对记录介质而言，温度过高或过低都会导致数据的丢失或存取故障湿度对计算机设备的影响也同样明显，当相对湿度较高时，水蒸汽在电子元器件或电介质材料表面形成水膜，容易引起电子元器件之间出现形成通路；当相对湿度过低时；容易产生较高的静电电压。

6.5.2精密空调与传统空调的区别1）传统空调风量小，风速低，只能在送风方向局部气流循环，不能在机房形成整体气流循环，使机房的冷却不均匀，存在区域温差；而计算机机房专用精密空调风速高，风量大使机房内能够形成整体的气流循环，使所有设备能够得到较好的冷却。

2）传统空调不能准确地控制机房内的温度，湿度也较难控制，因此不能满足计算机机房的需要，而计算机机房专用精密空调由于有专门的加湿系统、高效的除湿系统，能够精确地控制机房内的温度、湿度6.6消防系统（气体灭火系统）。

气体灭火使用较多的是七氟丙烷，七氟丙烷（FM200）是毒性较低、无色、无味、无二次污染的气体，对人体产生不良影响的体积浓度临界值为9％，其最小设计灭火浓度为7％，因此，正常情况下对人体不会产生不良影响，可用于经常有人活动的场所，特别是它不破坏大气臭氧层，符合环境要求。

由于灭火浓度较低，因而储瓶数量较少，占地面积也较小，而且各项指标较为合理，系统功能完善、工作准确可靠，长期储存不泄露但其灭火系统也有自身的弱点：不能灭固体深位火灾，输送距离短，因为灭火剂的释放必须在十秒种之内完成，达到灭火浓度，否则产生的酸性分解物对人体有害，对被保护设施也有腐蚀性，用于组合分配系统时，各防护区位置应相对集中。

另外灭火剂价格也较高性能指标七氟丙烷高压二氧化碳IG-541混合气体灭火剂常压下沸点（℃）－16.4－56.6－320.0灭火机理物理方式部分化学方式物理方式 (降低氧浓度、冷却)物理方式 (降低氧浓度

)喷射时间（s）106060灭火浓度5.8%36.47%28.1%灭火速度快最慢慢综合评价好最差较差更多学习资料请点击下方链接：2021年上半年资料连接：2021年上半年资料整理，另免费赠送规范标准图集、经典案例PPT模板、方案设计、预算清单、图纸、弱电视频教学资料、各类合同模板及施工所需模板资料、2020年上半年文章、2019年下半年文章。
